美式箱變結構的系統差異

文章出處：本站人氣：8942 發表時間：2019-08-05 18:05:21

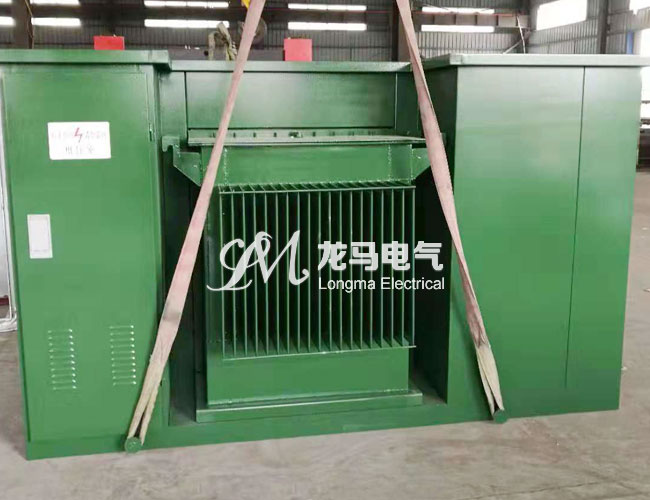

作為是集電力變壓器、高低壓配電裝置等為體的箱式電力設備。放在個或幾個柜子里，可以吊起來運輸。由于其結構緊湊、外形整潔、移動安裝方便、維護量小，已被廣泛應用于鐵路、工廠和城市電網建設，主流的箱變分歐式箱變與美式箱變兩種。那么，關于美式箱變結構的系統差異，有什么可了解的？

美式箱變的接線形式 :路或兩路 10KV 進線；單臺變壓器，容量般選用 500KVA~800KV A; 低壓出線電纜 4~6 路。
美式箱變的主要部件 : 變壓器、 10KV 環網開關、 10KV 電纜插頭、低壓樁頭箱體等主要部件組成。
點：美式箱變體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜長度，降低線路損耗，還可以降低供電配套的造價。
美式箱變供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線噪音較Ⅲ型站和Ⅴ型站要高；由于不同容量箱變的土建基礎不同，使箱變不便；當箱變過載后或用戶增容時，土建要重建，會有個較長的停電時間，增加工程的難度。

美式箱變雖然存在著各種缺點，但是隨著科學技術的進步，配電自動化、電容補償?shù)绕渌男录夹g的不斷應用于箱變之中，箱變定會取代傳統的土坯房變電站，成為電力系統中不可或缺的部件。

美式箱變的適用地方鑒于美式箱變的結構特點和缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的電需求。因為就是箱變發生故障，對居民的影響不da，但不適應于小高層和高層。
