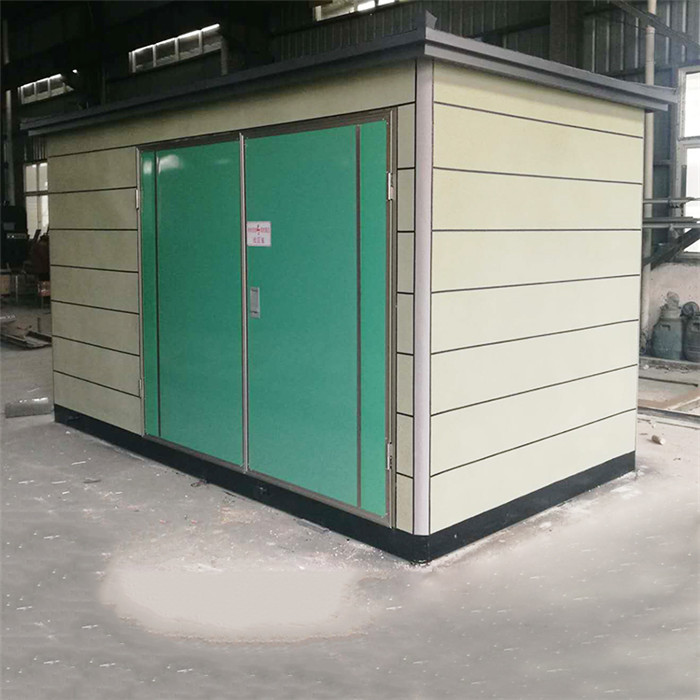

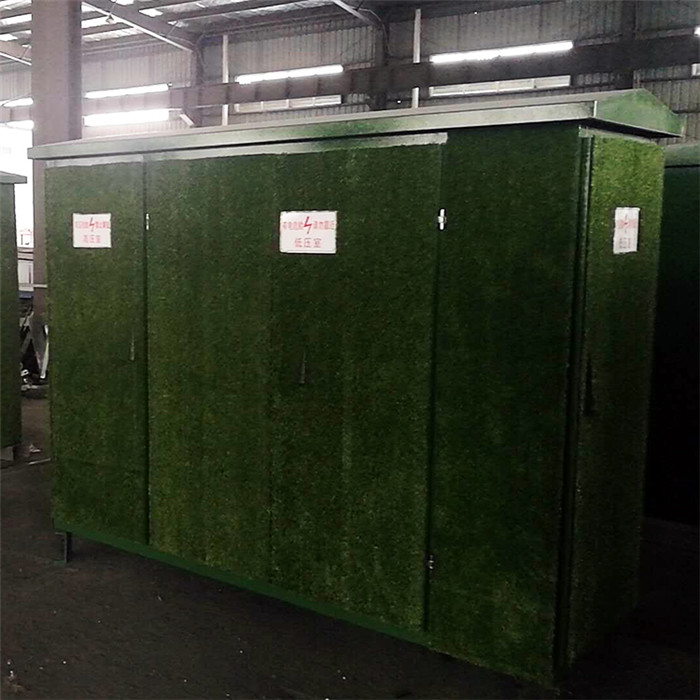

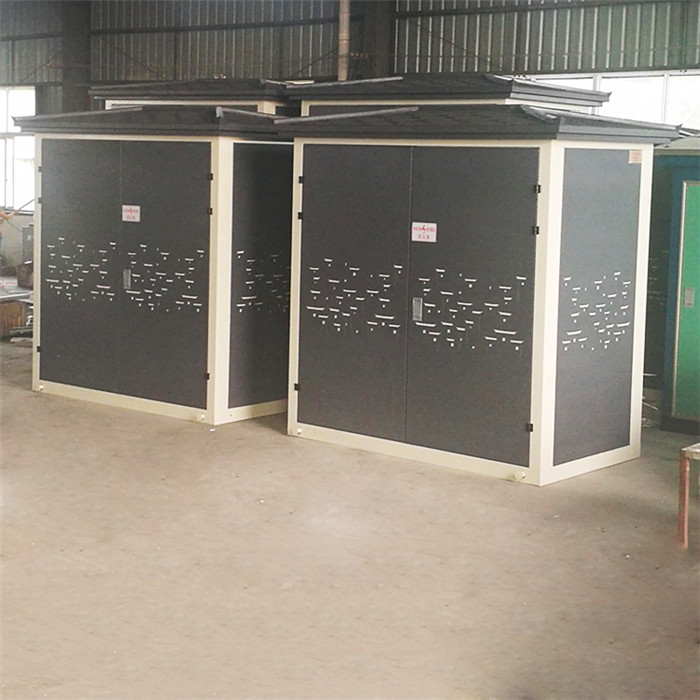

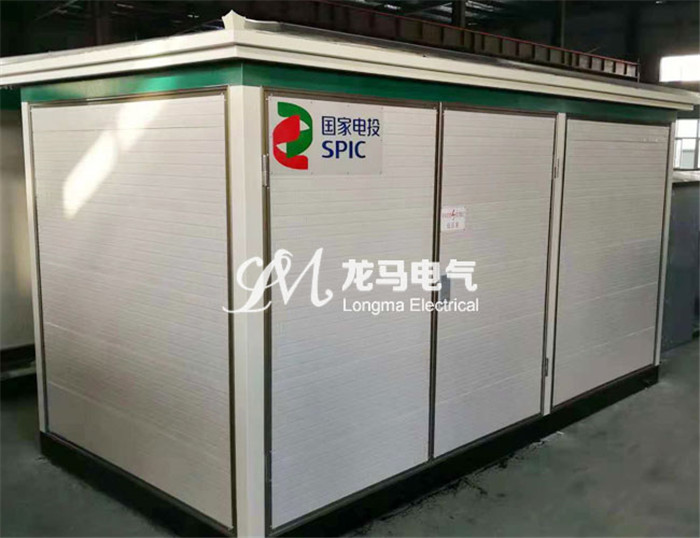

10KV箱變歐式的接線形式

1. 單臺配變形式—兩路口10KV進線；單臺變壓器般在100KVA～800KVA；低壓出線柜般為4～6路。
2. 兩部配變形式—兩路口10KV進線；兩部變電器，每臺變電器的容積在100KVA～800KKVA;低壓小組出線電纜線般為8～12路

10KV箱變歐式的點：噪聲??；輻射源要低，由于10KV箱變歐式的變電器是放到金屬材料的箱身體具有屏蔽掉的功效；能夠設定配電設備自動化技術，不僅具備Ⅲ型站和Ⅰ型站的點，并且也有美式箱變的關鍵點?？纱_保在-40---+40的端自然環境下切正常運作，全封閉式，全緣層，能超過零安quan事故，可保持無人值勤。項目投資客降低30%----50%，缺陷：容積很da，不利安裝，對住宅小區的自然環境布局有定的危害

10KV箱變歐式安裝注意事項：

1. 安裝前要搞好基建、接地系統、電纜溝，預埋件好出入線電纜和保護管。10KV箱變歐式的安裝地址應挑選：非低洼地易存水的地區；自然通風良的地址；盡量減少現有地底公用設施的場地。
2. 10KV箱變歐式的安裝基本依照有關技術標準來執行，基本應采取有效以避免動物進到10KV箱變歐式底端給商品切正常運作產生傷害。
3. 接地系統由客戶依據安裝處地質學標準和相關要求開展工程施工。不管哪種接地方法，規定接地電阻器均不超4Ω。
4. 事先挖好電纜溝，預埋件好電纜和保護管。保護管公稱直徑不低于電纜直徑的1.5倍，電纜彎折半經應超過電纜直徑的10倍。
5. 安裝時將10KV箱變歐式按照規定吊到底座上，放正放正，擰緊地腳螺絲，按規定接上高、底壓電纜，將接地系統地端與10KV箱變歐式接地端堅固聯接，電纜屏蔽掉層及安裝電纜也應接地。

接地設備的工程施工

1. 10KV箱變歐式周邊打接地網，接地網與周邊建造接地網相接。
2.  接地設備的鋪設深層和電焊焊接規定要切合整體規劃的規定和有關規范標準。
3. 接地設備設備完畢后，要在晴空萬里的氣侯，土里的環境濕度到達規范標準的時段，即可開展接地電阻器的測試。倘若有接地阻值不切合標準的接地設備，還要按標準加上相對的接地和接地母線槽，直至接地阻值切合整體規劃規定。
4.  接地設備與設備的連接要牢固、好看。
